SIP-Amtsleitungen

Navigieren Sie in der MiVoice Office 250 PBX zu System > Geräte und Funktionscodes > SIP-Peers > SIP-Amtsleitungsgruppen.

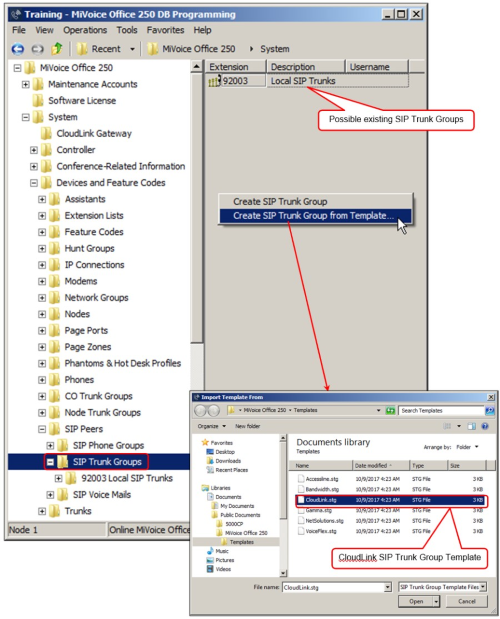

Um im Ordner SIP-Amtsleitungsgruppen eine SIP-Amtsleitungsgruppe für die Amtsleitungen zu erstellen, die eine Verbindung zum CloudLink Gateway herstellen, wählen Sie die Option SIP-Amtsleitungsgruppe aus Vorlage erstellen und die Vorlage CloudLink.stg aus.

Figure 1. Erstellen einer SIP-Amtsleitungsgruppe für das CloudLink Gateway

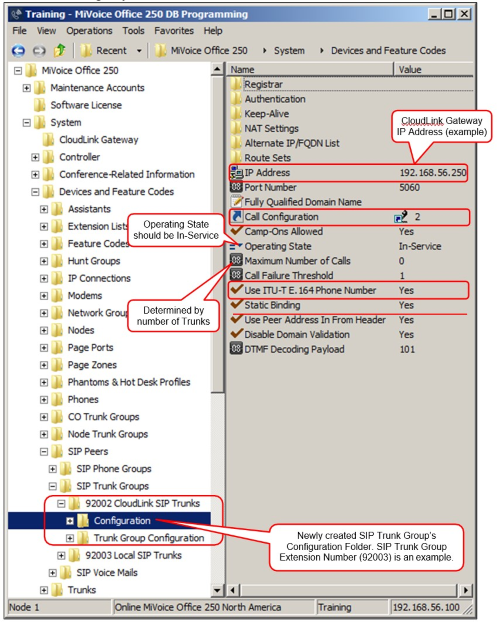

Konfigurieren oder überprüfen Sie im Konfigurationsordner der neuen SIP-Amtsleitungsgruppe die folgenden Einstellungen:

• IP-Adresse = CloudLink Gateway IP-Adresse
• Anrufkonfiguration = Auf die nächste verfügbare Nummer eingestellt (normalerweise "2"). Diese Nummer sollte mit der das CloudLink zugewiesenen Ordnernummer für Anrufkonfigurationen übereinstimmen. Anweisungen finden Sie im Hinweis zur Anrufkonfiguration unten.
• Betriebszustand = In-Service (das System kann automatisch auf Out-of-Service umschalten, wenn die Verbindung zur SIP-Amtsleitung unterbrochen wird.)
• Maximale Anzahl von Anrufen = Dieser Wert kann nicht in der Vorlage festgelegt werden (er wird automatisch basierend auf den verfügbaren Lizenzen und der Anzahl der SIP-Amtsleitungen in dieser Gruppe generiert)
• Verwenden der ITU-T E.164-Telefonnummer = Ja
• Verwenden der Peer-Adresse In Von der Kopfzeile = Ja
• Domainvalidierung deaktivieren = Ja
• DTMF-Decodierungsnutzlast = 101

Figure 2. Konfigurationsordner für die neue SIP-Amtsleitungsgruppe

Hinweis zur Anrufkonfiguration

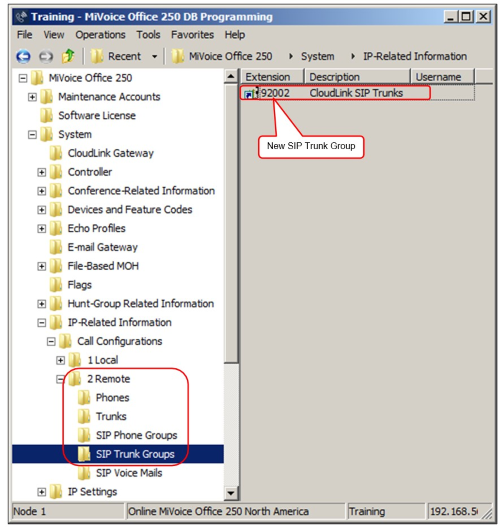

Um die Nummer der Anrufkonfigurationsordner für die neue SIP-Amtsleitungsgruppe zu überprüfen, die über die obigen Anweisungen festgelegt wurde, navigieren Sie zum Ordner System > IP-bezogene Informationen > Anrufkonfigurationen, öffnen Sie den Ordner "2 Remote" und wählen Sie den SIP-Amtsleitungsgruppen-Ordner aus und stellen Sie sicher, dass die Nebenstellennummer CloudLink-SIP-Amtsleitungen zugeordnet ist, wie unten gezeigt. Wenn ein Kunde keine vorherigen SIP-Amtsleitungen in der PBX hat, suchen Sie im Ordner "1 Local". Die in den obigen Anweisungen zu den Einstellungen für den Konfigurationsordner festgelegte Nummer des Anrufkonfigurationsordners muss mit der Ordnernummer übereinstimmen, die den CloudLink SIP-Amtsleitungen zugeordnet ist.

Figure 3. CloudLink-Anrufkonfiguration für die neue SIP-Amtsleitungsgruppe

Konfigurieren oder überprüfen Sie im Registrar-Ordner der neuen SIP-Amtsleitungsgruppe die folgenden Einstellungen:

• Registrierung aktivieren = Ja.
• Registrar-IP-Address = CloudLink Gateway IP-Adresse
• Registrierungsaktualisierungsstufe = 3600
• Anfangswiederholungsintervall = 5
• Maximale Registrierungswiederholungen = 5000

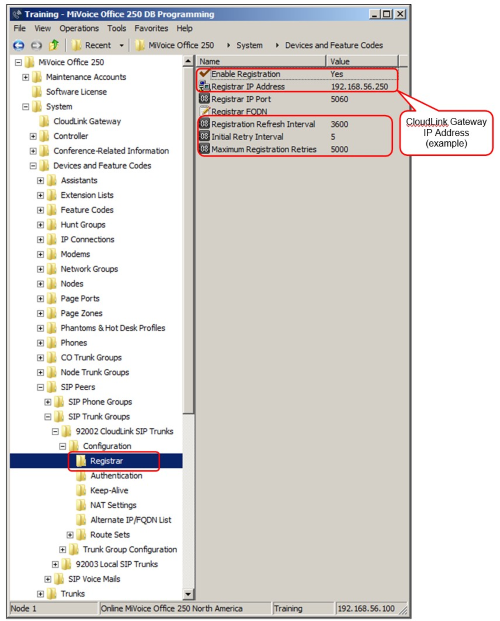

Figure 4. Registrar-Ordner für die neue SIP-Amtsleitungsgruppe

Konfigurieren Sie im Authentifizierungsordner für die neue SIP-Amtsleitungsgruppe Folgendes:

• Ausgehender Benutzername = Geben Sie einen beliebigen Benutzernamen ein.
• Ausgehendes Passwort = Geben Sie ein beliebiges Passwort ein.

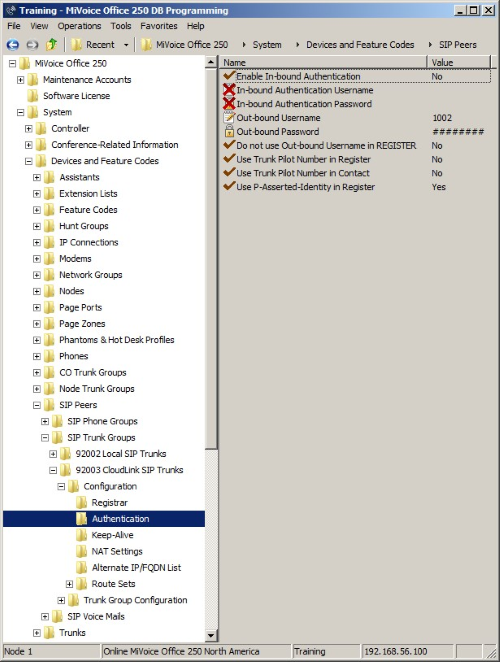

Figure 5. Authentifizierungsordner für die neue SIP-Amtsleitungsgruppe

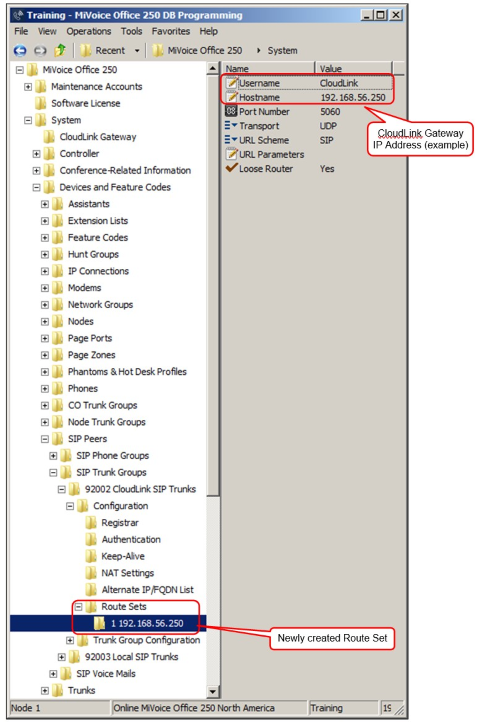

Erstellen Sie im Routensätze-Ordner für die neue SIP-Amtsleitungsgruppe einen neuen Routensatz, indem Sie Folgendes konfigurieren:

• Hostname = CloudLink Gateway IP-Adresse
• Benutzername = Geben Sie einen beliebigen Benutzernamen ein und notieren Sie ihn (wird nur zu Identifikationszwecken verwendet)
• Portnummer = 5060

Figure 6. Erstellen eines Routensatzes für die neue SIP-Amtsleitungsgruppe

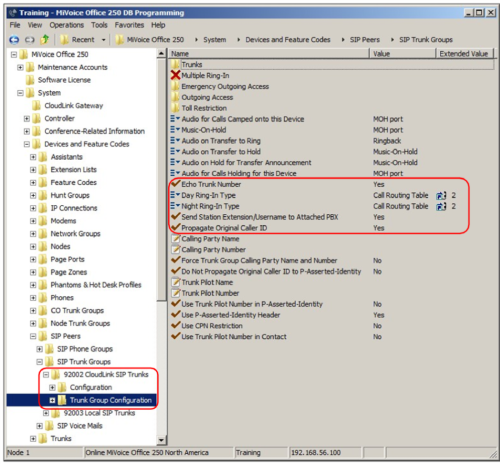

Konfigurieren oder überprüfen Sie im Amtsleitungsgruppenkonfigurationsordner für die neue SIP-Amtsleitungsgruppe die folgenden Einstellungen:

• Echo-Amtsleitungsnummer = Ja.
• Tag-Ring-In-Typ und Nacht-Ring-In-Typ = Stellen Sie die nächste verfügbare Nummer der Rufweiterleitungstabelle (normalerweise "2") ein und stellen Sie sicher, dass sie mit der CloudLink zugewiesenen Rufweiterleitungstabelle übereinstimmt (siehe Anlegen von Rufweiterleitungstabellen).
• Sendeerweiterung/Benutzername an angeschlossene PBX senden = Ja
• Ursprüngliche Anrufer-ID weitergeben = Ja

Figure 7. Amtsleitungsgruppenkonfigurationsordner für die neue SIP-Amtsleitungsgruppe

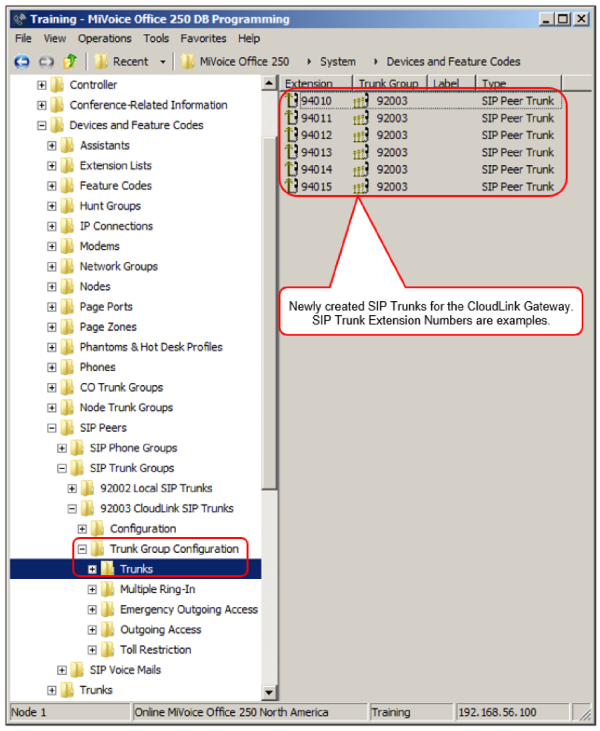

Erstellen Sie im Amtsleitungsordner für die neue SIP-Amtsleitungsgruppe eine SIP-Amtsleitung für jeden erwarteten Benutzer der CloudLink-Anwendung.

Figure 8. Erstellen von SIP-Amtsleitungen für die neue SIP-Amtsleitungsgruppe

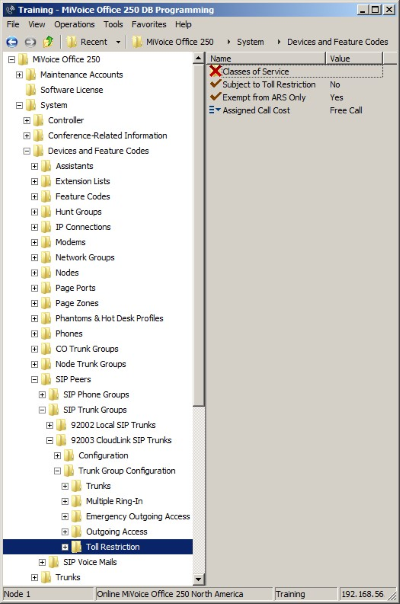

Konfigurieren oder überprüfen Sie im Gebührenbeschränkungs-Ordner für die neue SIP-Amtsleitungsgruppe die folgenden Einstellungen:

• Unterliegt der Gebührenbeschränkung = Nein
• Nur von ARS ausgenommen = Ja

Figure 9. Gebührenbeschränkungs-Ordner für die neue SIP-Amtsleitungsgruppe

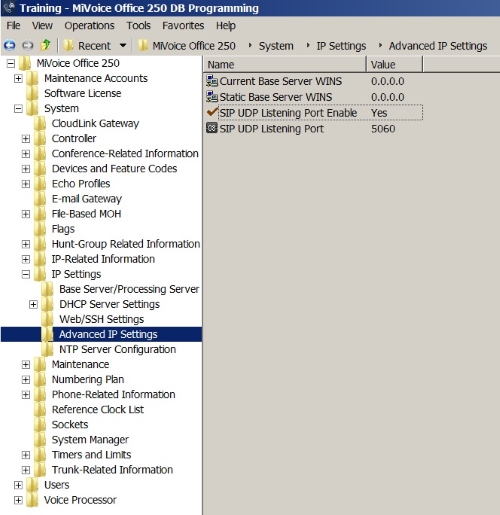

Stellen Sie im Erweiterten IP-Einstellungen-Ordner sicher, dass der SIP-UDP-Überwachungsport aktiviert ist, indem Sie die folgenden Einstellungen konfigurieren oder überprüfen:

• SIP UDP-Überwachungsport aktivieren = Ja
• SIP UDP-Überwachungsport = 5060

Figure 10. Überprüfen vom SIP-UDP-Überwachungsport
