Troncales SIP

La siguiente es una lista de las tareas explicadas en este tema que son necesarias para configurar las troncales SIP para conectar un PBX MiVoice Office 250 con el CloudLink Gateway:

Note: Como práctica recomendada durante la configuración, cambie el estado operativo a "modo de mantenimiento" y establezca el umbral de falla de llamada en "0" (deshabilite la alarma). De lo contrario, recibirá alarmas molestas durante la configuración inicial.

Crear el grupo de troncales SIP

En MiVoice Office 250 PBX, navegue a Sistema > Dispositivos y códigos de características > Socios SIP > Grupos de troncales SIP.

Desde la carpeta Grupos de líneas troncales SIP, para crear un grupo de líneas troncales SIP para las líneas troncales que se conectarán a CloudLink Gateway, seleccione la opción Crear grupo de líneas troncales SIP desde la plantilla y seleccione la plantilla CloudLink.stg.

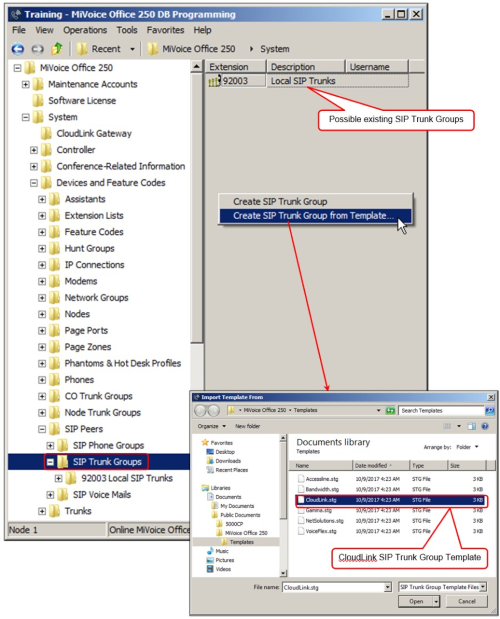

Figure 1. Crear un grupo de troncales SIP para el CloudLink Gateway


Configuración de carpeta de configuración

En la carpeta Configuración del nuevo Grupo de líneas troncales SIP, configure o verifique las siguientes configuraciones:

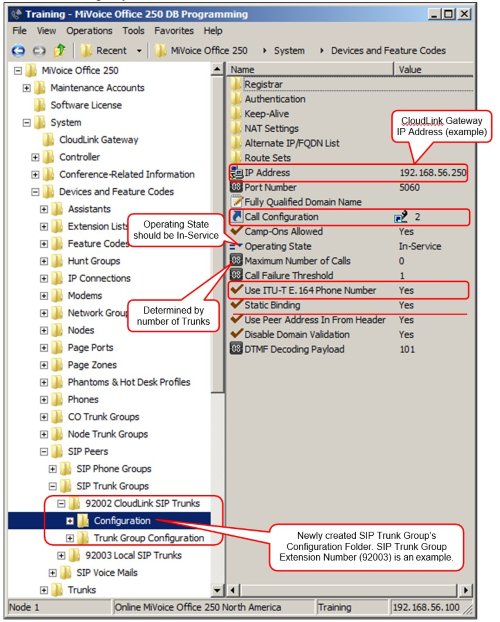

Figure 2. Carpeta de configuración para el nuevo grupo de troncales SIP


Nota de configuración de llamada

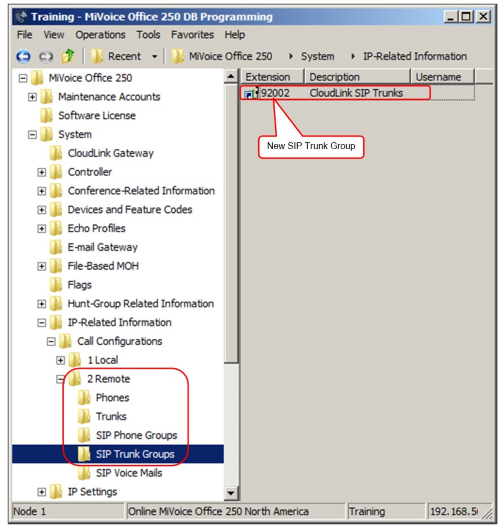

Para verificar el número de la carpeta Configuración de llamadas para el nuevo Grupo de líneas troncales SIP, que se configuró mediante las instrucciones anteriores, navegue al Sistema > Información relacionada con IP > Carpeta Configuraciones de llamadas, abra la carpeta "2 control remoto", seleccione la carpeta Grupos de líneas troncales SIP y verifique que el número de extensión esté asociado con las líneas troncales SIP de CloudLink como se muestra a continuación. Si un cliente no tiene Troncales SIP anteriores en el PBX, busque en la carpeta "1 Local". El número de carpeta de configuración de llamada establecido en las instrucciones de configuración de carpeta de configuración anteriores debe coincidir con el número de carpeta asociado con los enlaces troncales SIP de CloudLink.

Figure 3. Configuración de llamadas de CloudLink para el nuevo grupo de líneas troncales SIP


Configuración de carpeta de registrador

En la carpeta Registrador para el nuevo Grupo de líneas troncales SIP, configure o verifique las siguientes configuraciones:

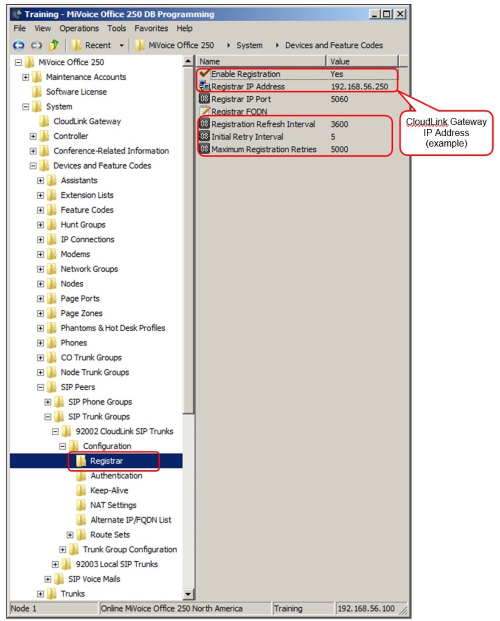

Figure 4. Carpeta de registrador para el nuevo grupo de troncales SIP


Configuración de carpeta de autenticación

En la carpeta Autenticación para el nuevo Grupo de líneas troncales SIP, configure:

Note:

Tome nota del nombre de usuario y la contraseña para su uso posterior en la configuración de CloudLink Gateway

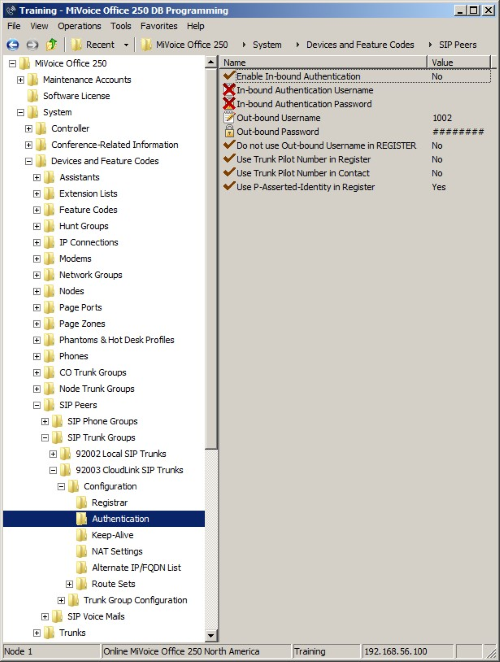

Figure 5. Carpeta de autenticación para el nuevo grupo de troncales SIP


Configuración de carpeta de rutas

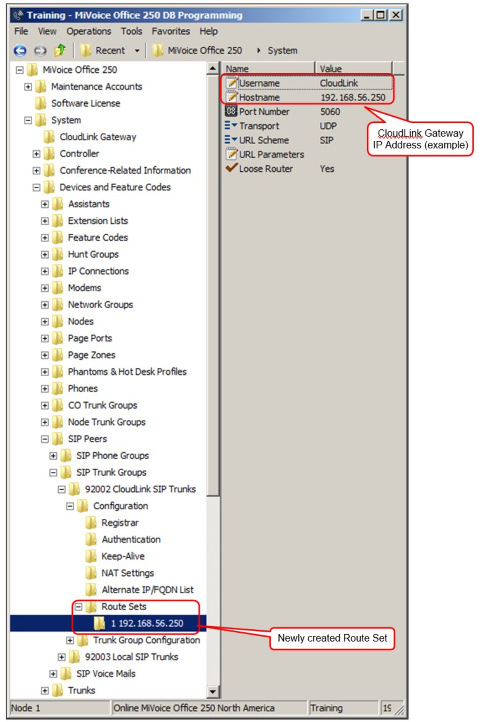

En la carpeta Conjuntos de rutas para el nuevo Grupo de líneas troncales SIP, cree un nuevo Conjunto de rutas configurando lo siguiente:

Figure 6. Crear un conjunto de rutas para el nuevo grupo de troncales SIP


Configuración de carpeta de grupo de troncales

En la carpeta Configuración del grupo de líneas externas para el nuevo Grupo de líneas externas SIP, configure o verifique las siguientes configuraciones:

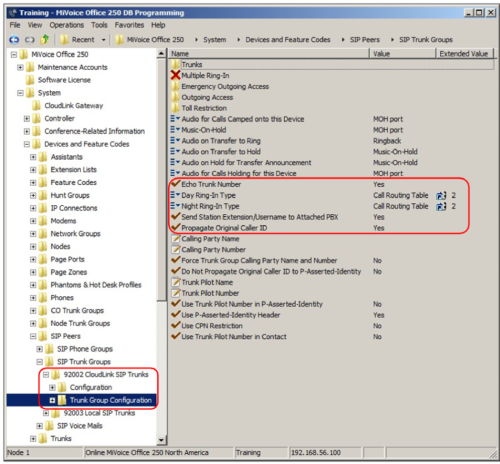

Figure 7. Carpeta de configuración de Grupo de Troncales para el nuevo Grupo de Troncales SIP


Configuración de carpeta de troncales

En la carpeta Troncales para el nuevo Grupo de Troncales SIP, cree una Troncal SIP para cada usuario esperado de la aplicación CloudLink.

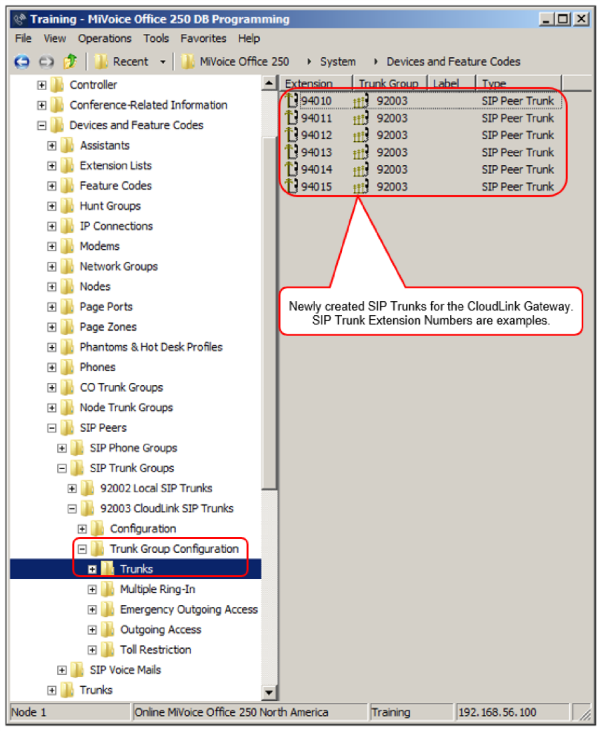

Figure 8. Crear troncales SIP para el nuevo grupo de troncales SIP


Configuración de carpeta de restricción de peaje

En la carpeta de restricción de peaje para el nuevo grupo de líneas troncales SIP, configure o verifique las siguientes configuraciones:

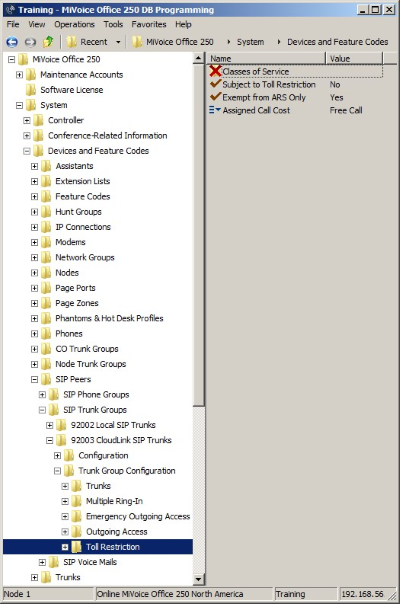

Figure 9. Carpeta de restricción de peaje para el nuevo grupo de troncales SIP


Configuración avanzada de carpeta de IP

En la carpeta Configuración avanzada de IP, asegúrese de que el puerto de escucha UDP SIP esté habilitado configurando o verificando la siguiente configuración:

Note: Si alguna de estas configuraciones requiere cambios, el MiVoice Office 250 PBX debe reiniciarse antes de que los cambios entren en vigencia.

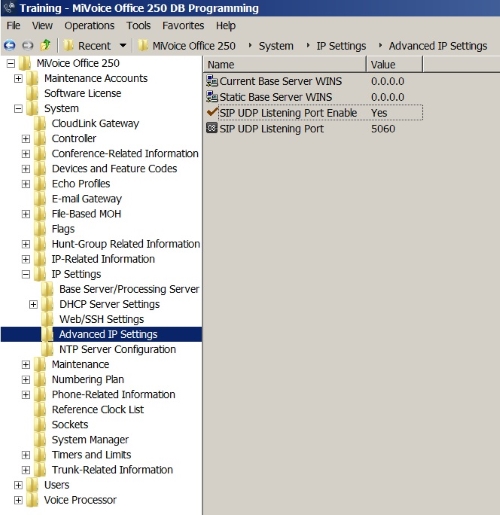

Figure 10. Verifique el puerto de escucha UDP SIP
