SIP-trunks

In de MiVoice Office 250 PBX, navigeer naar Systeem > Apparaten en Functiecodes > SIP-Peers > SIP-Trunk Groepen.

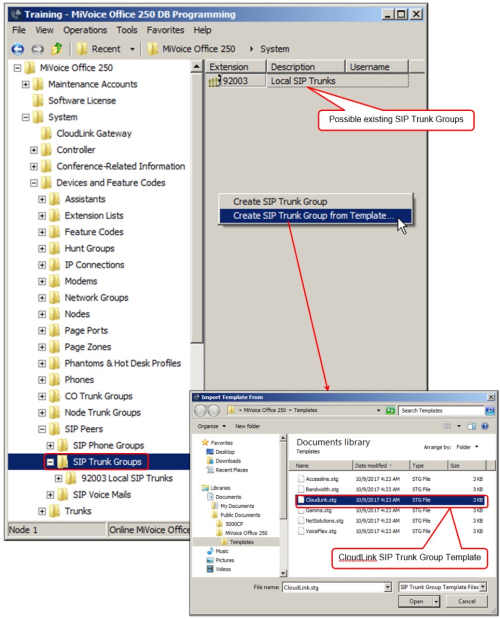

Om in de map SIP-Trunk Groepen een SIP-Trunk Groep te creëren voor de trunks die verbinding maken met de CloudLink Gateway, selecteert u de optie SIP-Trunk Groep creëren van Sjabloon en selecteert u de CloudLink.stg sjabloon.

Figure 1. Een SIP-trunk groep creëren voor de CloudLink Gateway

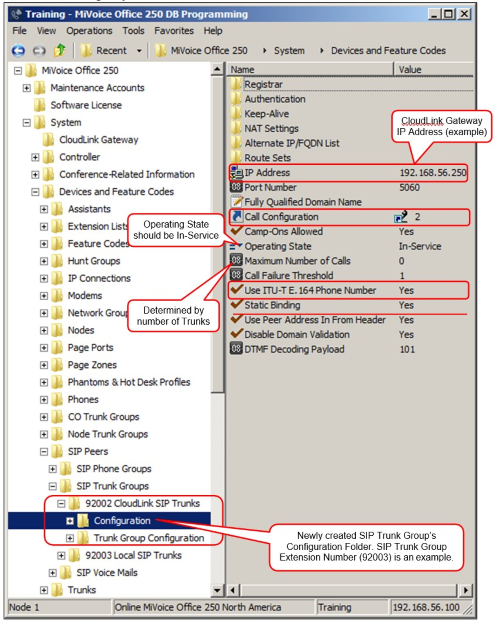

Configureer of controleer de volgende instellingen in de configuratiemap van de nieuwe SIP Trunk Groep:

• IP-adres = CloudLink Gateway IP-adres
• Gespreksconfiguratie = ingesteld op het volgende beschikbare nummer (meestal "2"). Dit nummer moet overeenkomen met het mapnummer Gespreksconfiguraties dat is toegewezen aan CloudLink. Zie de gespreksconfiguratie-opmerking hieronder voor instructies.
• Bedrijfsstatus = In-Service (het systeem kan automatisch overschakelen naar Out-of-Service als de verbinding met de SIP-Trunk wordt verbroken)
• Maximum aantal gesprekken = deze waarde kan niet worden ingesteld in de sjabloon (deze wordt automatisch gegenereerd op basis van de beschikbare licenties en het aantal SIP-trunks in deze groep)
• Gebruik ITU-T E.164 telefoonnummer = Ja
• Gebruik peer-adres in van koptekst = Ja
• Schakel domeinvalidatie uit = Ja
• DTMF-decodering Payload = 101

Figure 2. Configuratiemap voor de nieuwe SIP-Trunk Groep

Gespreksconfiguratie-opmerking

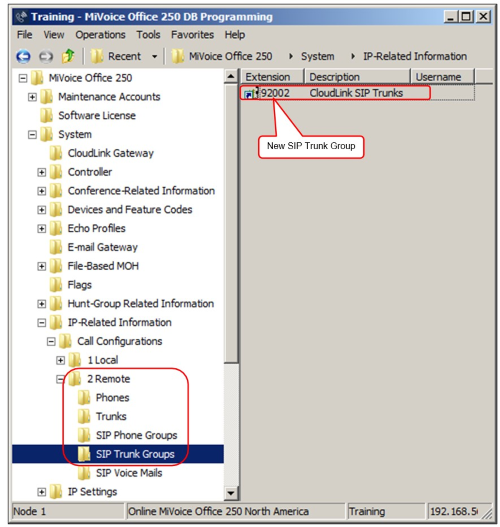

Om het mapnummer van de gespreksconfiguratie voor de nieuwe SIP-transmissielijngroep te verifiëren, die is ingesteld via de bovenstaande instructies, navigeert u naar de map Systeem > IP-gerelateerde informatie > Gespreksconfiguraties, opent u de map "2 Remote" en selecteert u de map SIP-transmissielijngroepen en controleer of het toestelnummer is gekoppeld aan CloudLink SIP-Trunks, zoals hieronder weergegeven. Als een klant geen eerdere SIP-Trunks in de PBX heeft, kijk dan in de map "1 Lokaal". Het mapnummer voor gespreksconfiguratie dat is ingesteld in de instructies voor Configuratie mapinstellingen hierboven, moet overeenkomen met het mapnummer dat is gekoppeld aan de CloudLink SIP-Trunks.

Figure 3. CloudLink-gespreksconfiguratie voor de nieuwe SIP-Trunk Groep

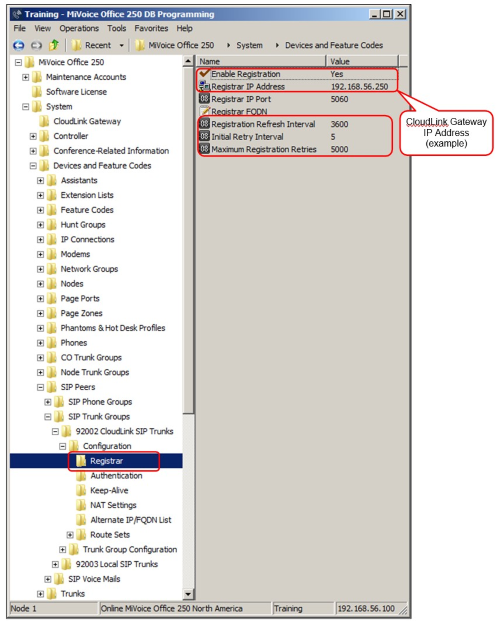

Configureer of controleer de volgende instellingen in de map Registreren voor de nieuwe SIP-Trunk Groep:

• Registratie inschakelen = Ja.
• IP-adres van registratie = CloudLink Gateway IP-adres
• Vernieuwingsniveau registratie = 3600
• Initiële interval voor opnieuw proberen = 5
• Maximumaantal nieuwe pogingen tot registratie = 5000

Figure 4. Registratiemap voor de nieuwe SIP-Trunk groep

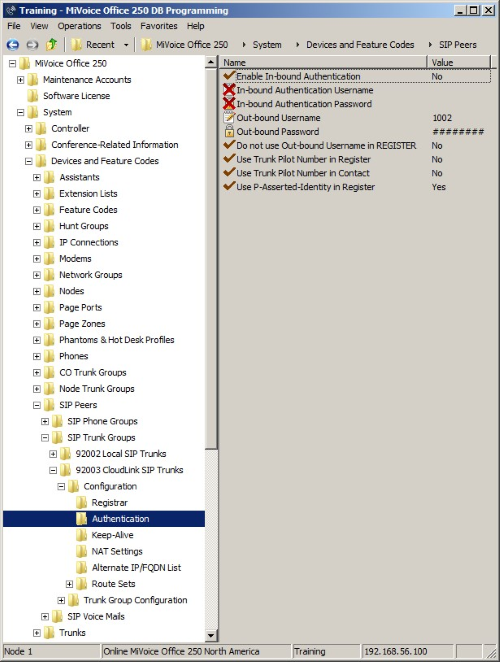

Configureer in de map Authenticatie voor de nieuwe SIP Trunk Group:

• Uitgaande gebruikersnaam = Voer een gewenste gebruikersnaam in.
• Uitgaand wachtwoord = Voer een gewenste gebruikersnaam in.

Figure 5. Authenticatiemap voor de nieuwe SIP-Trunk groep

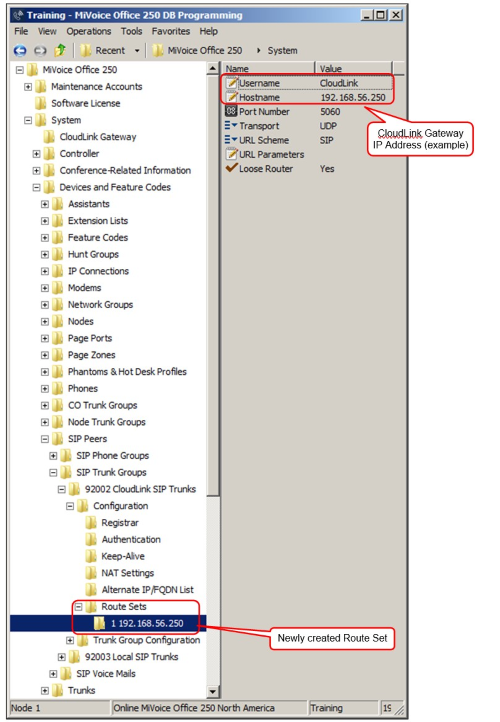

Maak in de map Routesets voor de nieuwe SIP Trunk-groep een nieuwe Routeset door het volgende te configureren:

• Hostnaam = CloudLink Gateway IP Address
• Gebruikersnaam = Voer een gewenste gebruikersnaam in en noteer deze (alleen gebruikt voor identificatiedoeleinden)
• Poortnummer = 5060

Figure 6. Een routeset maken voor de nieuwe SIP-Trunk groep

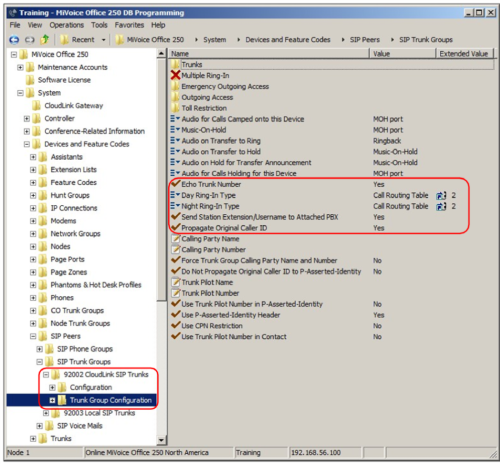

Configureer of controleer de volgende instellingen in de map Trunk Groep Configuratie voor de nieuwe SIP-Trunk Groep:

• Echo Trunk Nummer = Ja.
• Dag-inbeltype en nacht-inbeltype = Stel in op het volgende beschikbare nummer van de oproeprouteringstabel (meestal "2") en controleer of het overeenkomt met de oproeprouteringstabel die aan CloudLink is toegewezen, zoals weergegeven in Create Call Routing Tables..
• Zend toestelnummer / gebruikersnaam naar gekoppelde PBX = Ja
• Propageren van originele beller-ID = Ja

Figure 7. Trunk Group Configuratiemap voor de nieuwe SIP-Trunk Groep

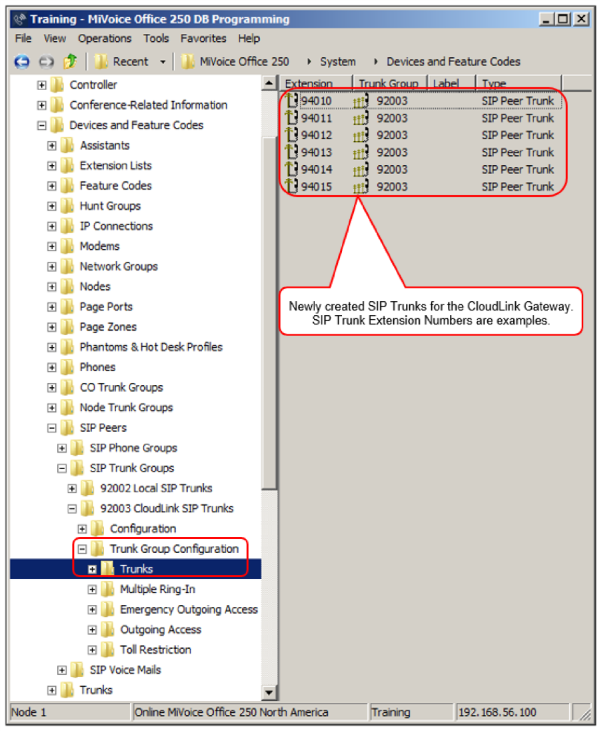

Maak in de map Trunks voor de nieuwe SIP Trunk Group een SIP Trunk voor elke verwachte CloudLink-applicatiegebruiker.

Figure 8. Een SIP Trunk maken voor de nieuwe SIP-Trunk groep

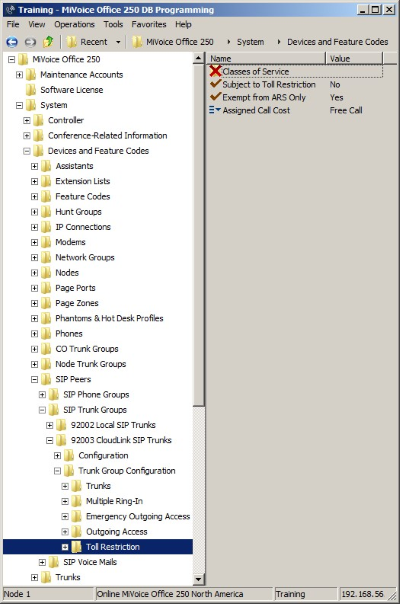

Configureer of controleer de volgende instellingen in de map Tolbeperkingen voor de nieuwe SIP-Trunk Groep:

• Onderworpen aan tolbeperking = Nee
• Alleen vrijgesteld van ARS = Ja

Figure 9. Tolrestrictiemap voor de nieuwe SIP-Trunk groep

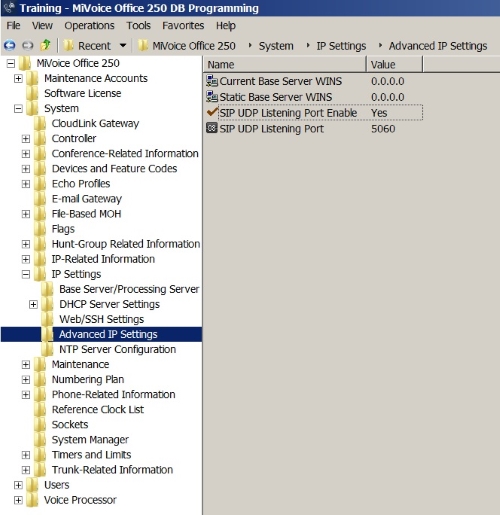

Zorg ervoor dat in de map Geavanceerde IP-instellingen de SIP UDP Listening Port is ingeschakeld door de volgende instellingen te configureren of te verifiëren:

• SIP UDP-luisterpoort inschakelen = Ja
• SIP UDP-luisterpoort = 5060

Figure 10. Controleer de SIP UDP-luisterpoort
