Requisiti di sistema

Requisiti relativi alla larghezza di banda

Le applicazioni CloudLink Mobile lavorano con reti IPv4 e IPv6. L'applicazione mobile CloudLink si connetterà alla rete Wi-Fi preferita dall'utente, se questa rete è disponibile. Se la rete Wi-Fi preferita non è disponibile, l'applicazione si connetterà alla rete LTE. L'applicazione può usare le reti 2G, 3G, 4G e 4G LTE, ma la qualità vocale e la connettività dipendono dalla potenza della rete.

Note: Ai softphone SIP incorporati nell'applicazione CloudLink non deve essere fornito staticamente un indirizzo sulla rete locale. Se la rete di un cliente presenta router IPv6 attivi, devono avere la stessa forma della distribuzione automatica degli indirizzi a una comunità mobile (SLAAC o DHCPv6).

Nella seguente tabella sono elencate le larghezze di banda raccomandate per una singola chiamata tramite applicazione CloudLink.

Rete	Kbps	Codec
Wi-Fi	220	G.711 e Opus
3G/4G	110	G.711

Se la larghezza di banda è insufficiente, l'utente dell'applicazione mobile o web potrebbe riscontrare una degradazione della qualità vocale, una risposta lenta, un'interruzione del servizio o una perdita del servizio.

Topologia di rete

Il grafico seguente fornisce una rappresentazione visiva della rete CloudLink.

Figure 1. Topologia di rete

Requisiti DSP

Nella seguente tabella sono elencate i requisiti DSP raccomandati per una singola chiamata tramite applicazione mobile CloudLink.

Scenario di chiamata dell'applicazione CloudLink	Requisiti DSP
Chiamata da MiVoice Office Mobile Application (MOMA) su rete dati mobile a telefono SIP (Figura 2)	0 canali VoIP
Chiamata da MOMA su rete dati mobile a MOMA su rete dati mobile (Figura3)	0 canali VoIP
Chiamata da MOMA su rete dati mobile a trunk SIP con Direct Switching (Figura4)	0 canali VoIP
Chiamata da MOMA su rete dati mobile a tronco SIP con commutazione indiretta (Figura 5)	2 canali VoIP
Chiamata dall'applicazione web Mitel One/MiVoice Office Web Application (MOWA)/MOMA su WiFi esterno al telefono SIP (Figura 6)	0 canali VoIP
Chiamata da applicazione web Mitel One/MOMA/MOWA su WiFi esterno a applicazione web Mitel One/MOMA/MOWA su WiFi esterno (Figura 7)	0 canali VoIP
Chiamata dall'applicazione web Mitel One/MOMA/MOWA su WiFi esterno a un telefono o trunk digitale o analogico (Figura 8)	1 canale VoIP
Chiamata da MOMA (modalità GSM, ISDN dial-in) a telefono digitale o analogico (Figura 9)	2 canali VoIP
Chiamata da MOMA (modalità GSM, Dial-in via SIP trunk con Direct Switching) a DSI (Figura 10)	1 canale VoIP
Chiamata da MOMA (modalità GSM, Dial-in tramite tronco SIP con commutazione indiretta) a DSI (Figura 11)	3 canali VoIP
Flusso delle chiamate quando l'ottimizzazione della banda è disabilitata (Figura 12)	0 canali VoIP
Flusso delle chiamate quando l'ottimizzazione della banda è abilitata (Figura 13)	0 canali VoIP

Flussi di chiamata nell'applicazione CloudLink

I seguenti diagrammi con i flussi delle chiamate offrono una rappresentazione visiva di come una chiamata telefonica procede tramite il sistema telefonico CloudLink Mobile fino a raggiungere gli utenti di destinazione in una rete non GSM.

Figure 2. Chiamata da MOMA su rete dati mobile a telefono SIP

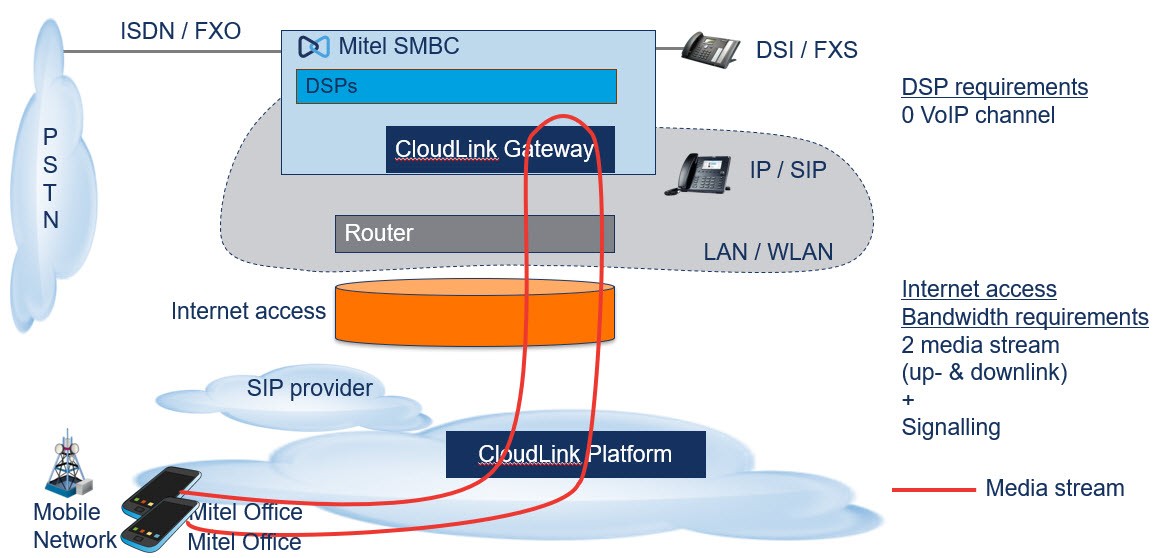

Figure 3. Chiamata da MOMA su rete dati mobile a MOMA su rete dati mobile

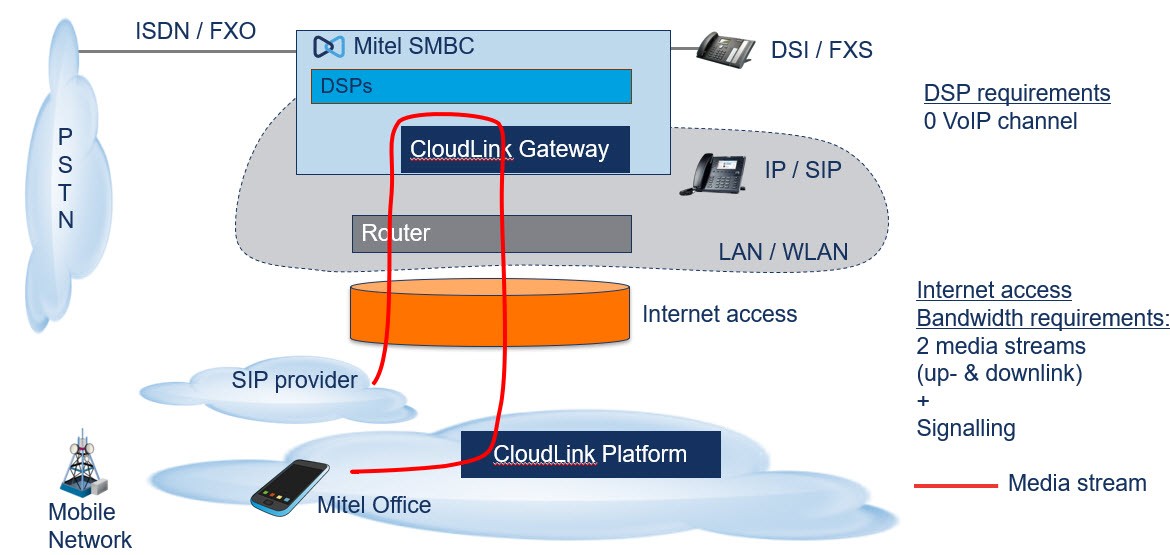

Figure 4. Chiamata da MOMA su rete dati mobile a trunk SIP con commutazione diretta (Direct Switching)

Figure 5. Chiamata da MOMA su rete dati mobile a trunk SIP con commutazione indiretta (Indirect Switching)

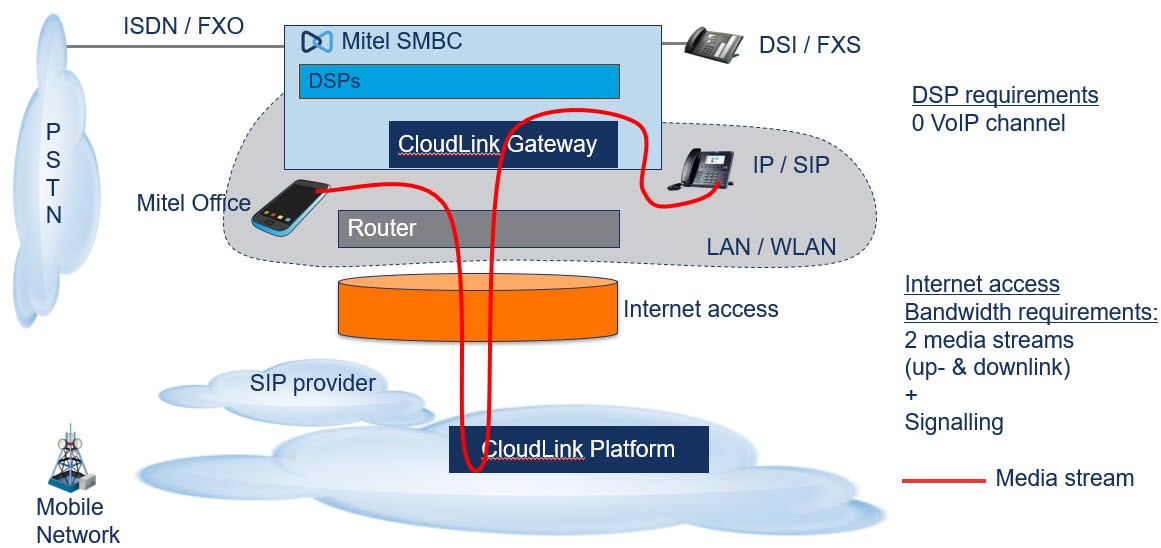

Figure 6. Chiamata da Mitel One/MOMA/MOWA su WiFi esterno a telefono SIP

Figure 7. Chiamata da Mitel One/MOMA/MOWA su WiFi esterno a Mitel One/MOMA/MOWA su WiFi esterno

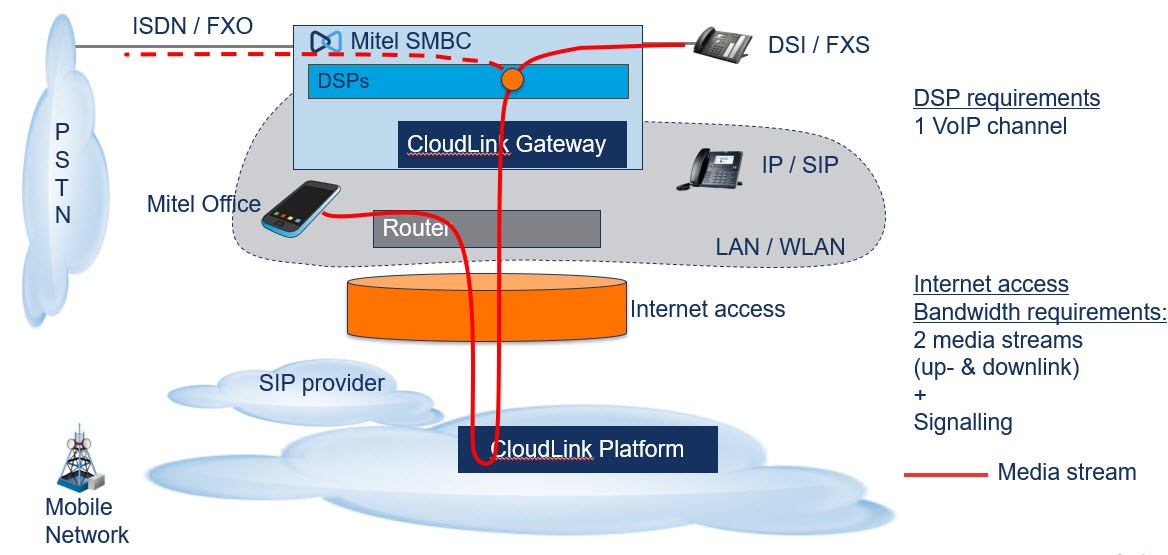

Figure 8. Chiamata da Mitel One/MOMA/MOWA su WiFi esterno a telefono o trunk digitale o analogico

Figure 9. Chiamata da MOMA (modalità GSM, ISDN dial-in) a telefono digitale o analogico

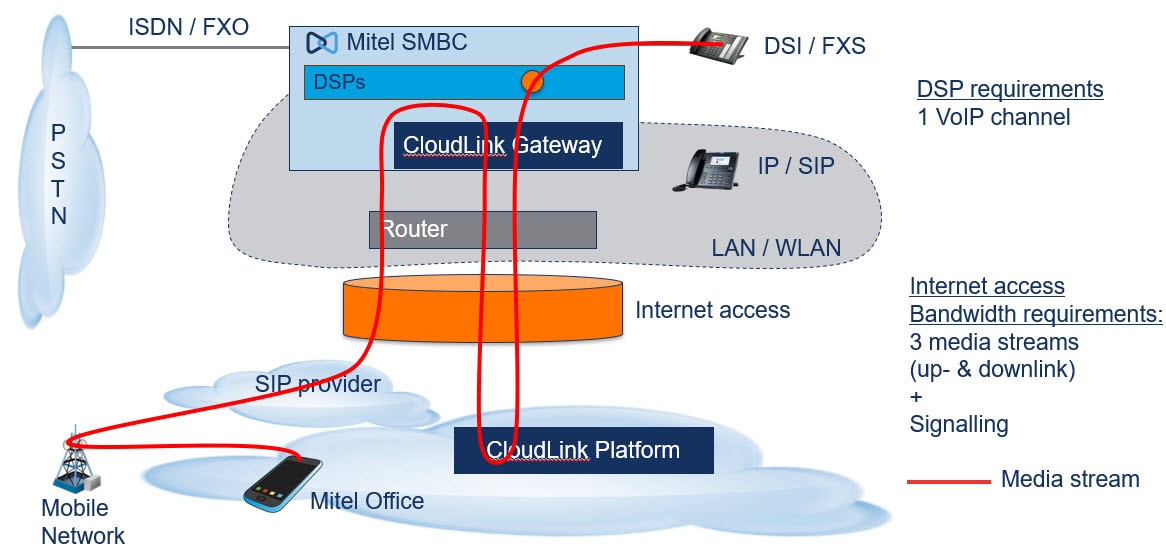

Figure 10. Chiamata da MOMA (modalità GSM, Dial-in via Trunk SIP con commutazione diretta) a DSI

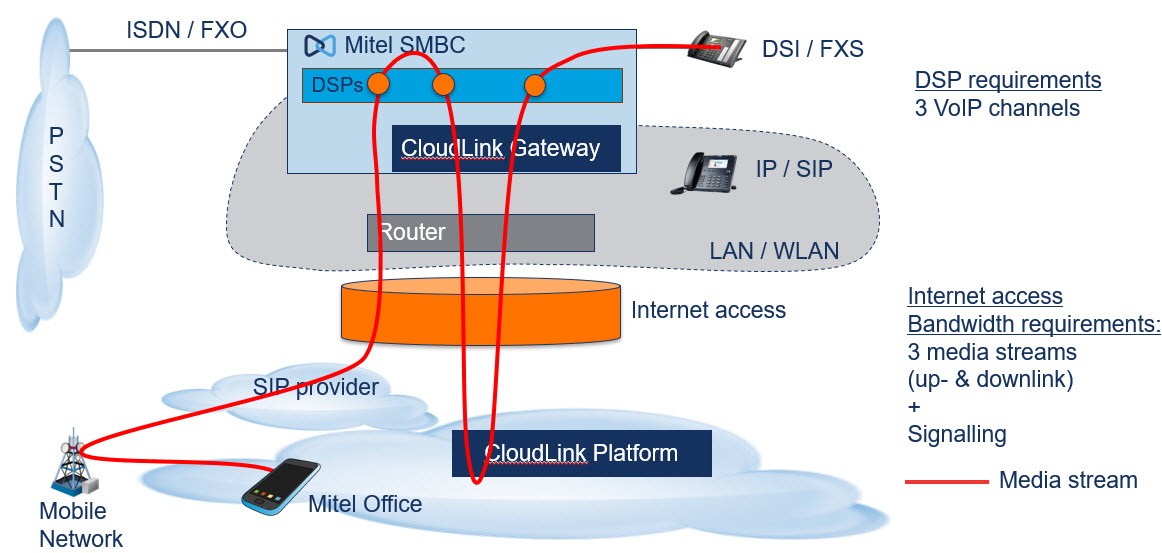

Figure 11. Chiamata da MOMA (modalità GSM, Dial-in via Trunk SIP con commutazione indiretta) a DSI

Ottimizzazione della larghezza di banda

L'ottimizzazione della larghezza di banda viene progettata per ridurre l'occupazione della banda Internet per le chiamate CloudLink quando l'utente che chiama opera nella stessa rete del CloudLink Gateway e di MiVoice Office 400. Se viene abilitata l'ottimizzazione della banda, i media (che occupano la larghezza di banda) tra utenti appartenenti alla stessa rete non verranno instradati sulla CloudLink Platform Mitel.

Prerequisiti

Per ottimizzare l'utilizzo della larghezza di banda per gli utenti inclusi nell'account di un cliente:

Il Partner Mitel o l'Amministratore di un account cliente devono abilitare l'ottimizzazione della larghezza di banda per quell'account. Per maggiori informazioni su come abilitare l’ottimizzazione della larghezza di banda per un account cliente, vedere la sezione Ottimizzazione della larghezza di banda in Informazioni sull’account del cliente..
L'applicazione web Mitel One / MiVoice Office Mobile Application (MOMA) / MiVoice Office Web Application (MOWA), CloudLink Gateway e il MiVoice 400 PBX (MIVO400) devono essere sulla stessa rete.
La rete interna della società instradare completamente il percorso vocale tra il CloudLink Gateway e Mitel One/MOMA/MOWA.
La commutazione indiretta non deve essere abilitata su MIVO400.

Casi di utilizzazione supportati

L'ottimizzazione della larghezza di banda viene supportata per:

Chiamate Mitel One/MOMA/MOWA a Mitel One/MOMA/MOWA
Chiamate da Mitel One/MOMA/MOWA ad altri destinatari telefonici su MIVO400
Chiamate da Mitel One/MOMA/MOWA a trunk quando i trunk sono su MIVO400

Quando parte una chiamata, i media vengono instradati sulla CloudLink Platform Mitel e da qui sul CloudLink Gateway. Dopo la connessione della chiamata, i media vengono ottimizzati immediatamente o non appena la segnalazione lo permetta, dopodiché la chiamata viene instradata direttamente al CloudLink Gateway, bypassando la Mitel CloudLink Platform, a patto che l'utente che chiama operi nella stessa rete, viene abilitata l'ottimizzazione della larghezza di banda e così vengono soddisfatti i prerequisiti.

Quando si utilizzano le caratteristiche della chiamata su Mitel One/MOMA/MOWA, come far partire una chiamata, trasferirla, riprenderla, scambiarla o aggiungere una chiamata, si verifica l'ottimizzazione della larghezza di banda solamente se vengono soddisfatti i prerequisiti per tale ottimizzazione; il flusso delle chiamate verrà instradato alternativamente tra la CloudLink Platform e i destinatari finali Mitel ubicati nella sede dei vari clienti.

La tabella seguente presenta un elenco della larghezza di banda consumata dalle chiamate Mitel One, MOMA e MOWA.

Flusso di chiamate	Ottimizzazione della larghezza di banda disinserita	Ottimizzazione della larghezza di banda inserita
Mitel One/MOMA/MOWA a Mitel One/MOMA/MOWA con WiFi	220 kbit al secondo	60 kbit al secondo
Mitel One/MOWA a 6900 su LAN	110 kbit al secondo	30 kbit al secondo
Mitel One/MOWA to Mitel One/MOWA su LAN	220 kbit al secondo	60 kbit al secondo
MOMA a MOMA su GSM	110 kbit al secondo	110 kbit al secondo

Diagrammi di flusso delle chiamate con ottimizzazione della larghezza di banda

I seguenti diagrammi di flusso delle chiamate offrono una rappresentazione visiva del percorso seguito dai media, rispettivamente nel caso in cui l'ottimizzazione della banda sia abilitata o meno.

Flusso delle chiamate quando l'ottimizzazione della banda è disabilitata

Quando l'ottimizzazione della banda è disabilitata, le chiamate tra gli utenti Mitel One/MOMA/MOWA oppure tra gli utenti Mitel One/MOMA/MOWA e gli utenti PSTN/trunk vengono instradate attraverso il router Internet alla CloudLink Platform, e da qui al CloudLink Gateway. La larghezza di banda occupata al momento della connessione di accesso a Internetè è quella corrispondente a due chiamate simultanee.

Figure 12. Flusso delle chiamate quando l'ottimizzazione della banda è disabilitata

Flusso delle chiamate quando l'ottimizzazione della banda è abilitata

Quando l'ottimizzazione della banda è abilitata, le chiamate tra gli utenti Mitel One/MOMA/MOWA oppure tra gli utenti Mitel One/MOMA/MOWA e gli utenti PSTN/Trunk, che operano nella stessa rete, vengono instradate solamente attraverso il CloudLink Gateway. Dato che il flusso delle chiamate non viene instradato, tramite il router Internet, alla CloudLink Platform Mitel, la larghezza di banda occupata è minima al punto di accesso a internet e per tutta la chiamata viene mantenuta solamente la segnalazione.

Figure 13. Flusso delle chiamate quando l'ottimizzazione della banda è abilitata

Limitazioni

L'ottimizzazione della banda non funziona quando:

Gli utenti sono connessi a una rete esterna (qualsiasi rete diversa da quella interna aziendale) o usano la LTE.
Mitel One/MOMA/MOWA, CloudLink Gateway e MIVO400 si trovano su reti diverse.
MIVO400 e CloudLink Gateway sono utilizzate in un centro dati separati da un service provider ospite.

Per avere maggiori dettagli, si prega di contattare il vostro tecnico commerciale Mitel.
