Systeemvereisten

Bandbreedtevereisten

CloudLink applicaties werken met IPv4- en IPv6-netwerken. een Cloudlink mobiele applicatie zal verbinding maken met het voorkeurs-wifi-netwerk van de gebruiker als dat netwerk beschikbaar is. Als het voorkeurs-WiFi-netwerk niet beschikbaar is, zal de applicatie verbinding maken met een LTE-netwerk. De applicatie kan gebruik maken van 2G-, 3G-, 4G- en 4G LTE-netwerken, maar de spraakkwaliteit en de connectiviteit hangen af van de netwerksterkte.

De volgende tabel vermeldt de aanbevolen bandbreedtes voor een enkelvoudige oproep met de CloudLink applicatie.

Als de bandbreedte onvoldoende is, kan de gebruiker van het internet of de mobiele applicatie te maken krijgen met verslechtering van de spraakkwaliteit, trage respons, serviceonderbreking en serviceverlies.

Netwerktopologie

Het volgende schema geeft een visuele weergave van het CloudLink-netwerk.

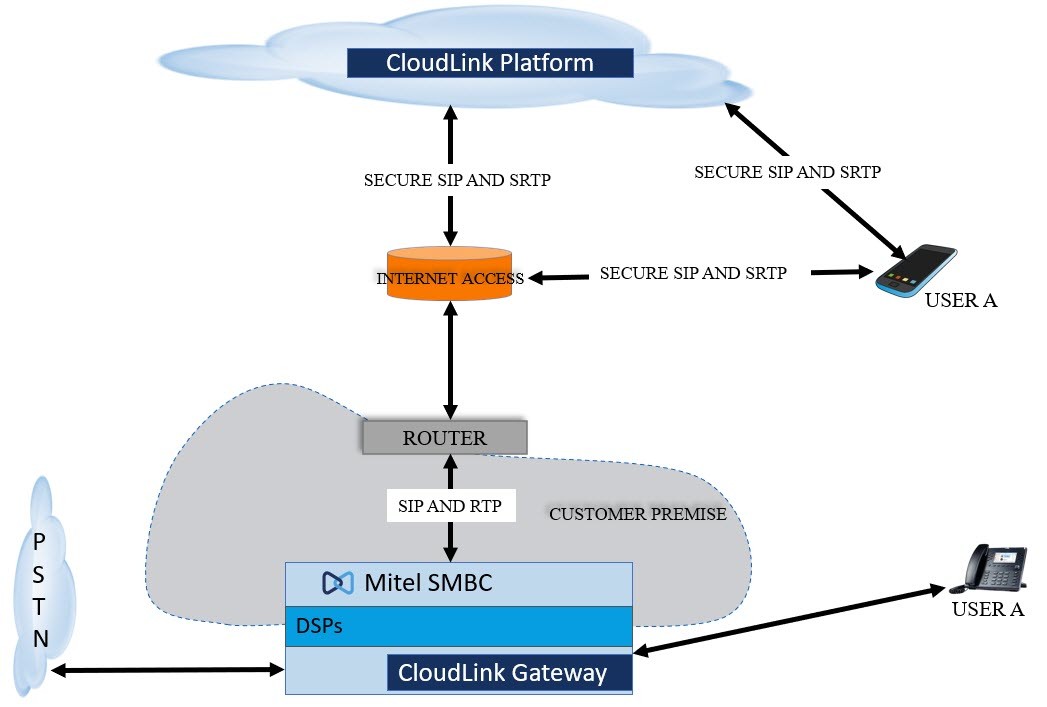

Figure 1. Netwerktopologie

DSP-Vereisten

De volgende tabel vermeldt de DSP-vereisten voor een enkelvoudige oproep met de CloudLink applicatie.

Oproepstromen in CloudLink applicatie

De volgende oproepstroomschema's geven een visuele weergave van hoe een telefoongesprek verloopt via het CloudLink mobiele telefoonsysteem om de beoogde gebruikers in een niet-GSM-netwerk te bereiken.

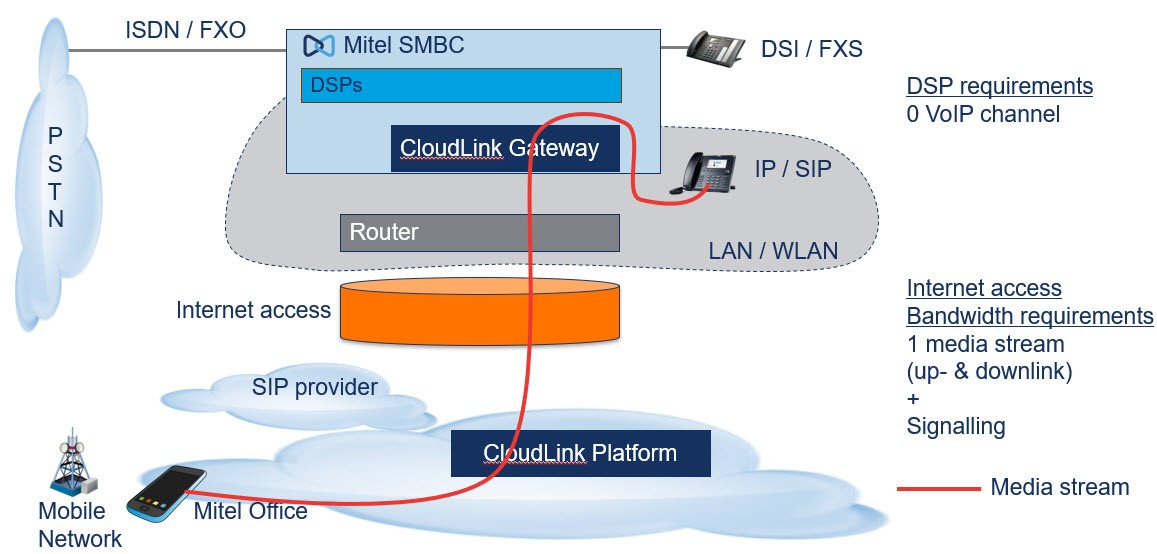

Figure 2. Oproep van MOMA op een mobiel datanetwerk naar een SIP-telefoon

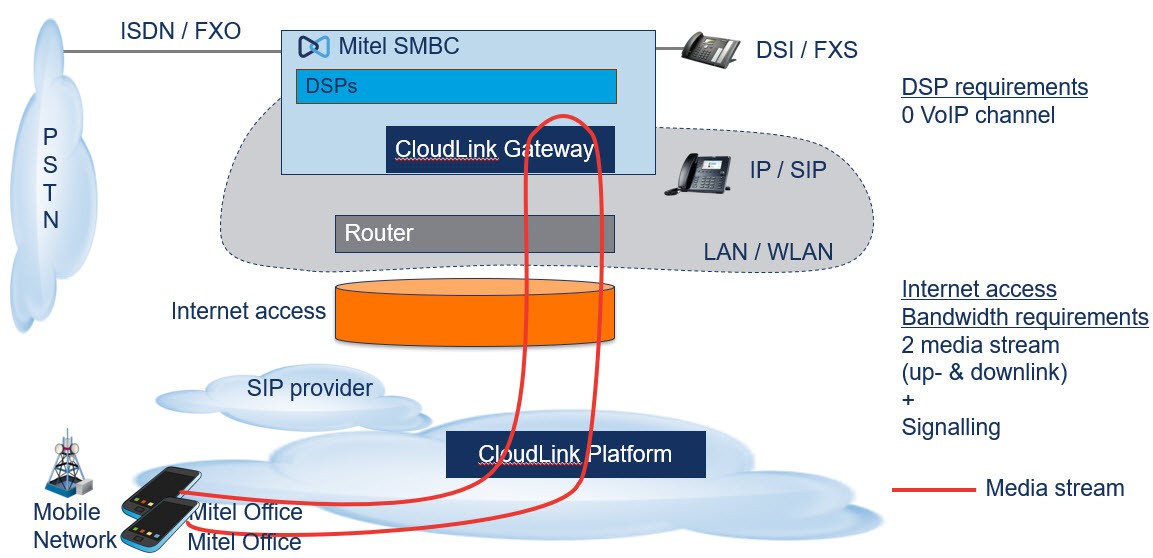

Figure 3. Oproep van MOMA op mobiel datanetwerk naar MOMA op mobiel datanetwerk

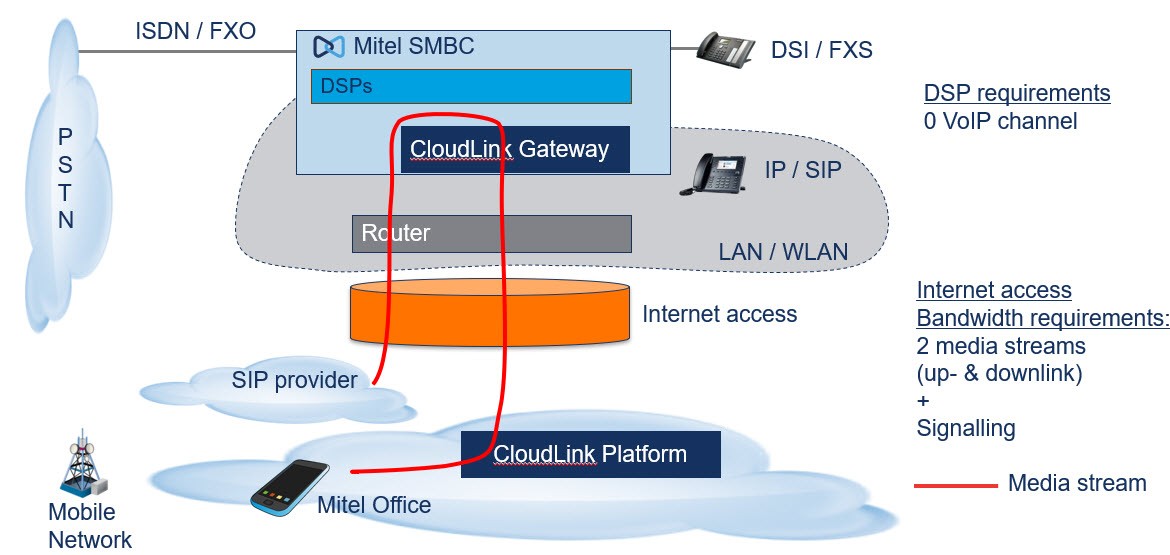

Figure 4. Oproep van MOMA op Mobile Data Netwerk naar SIP-trunk met Direct Switching

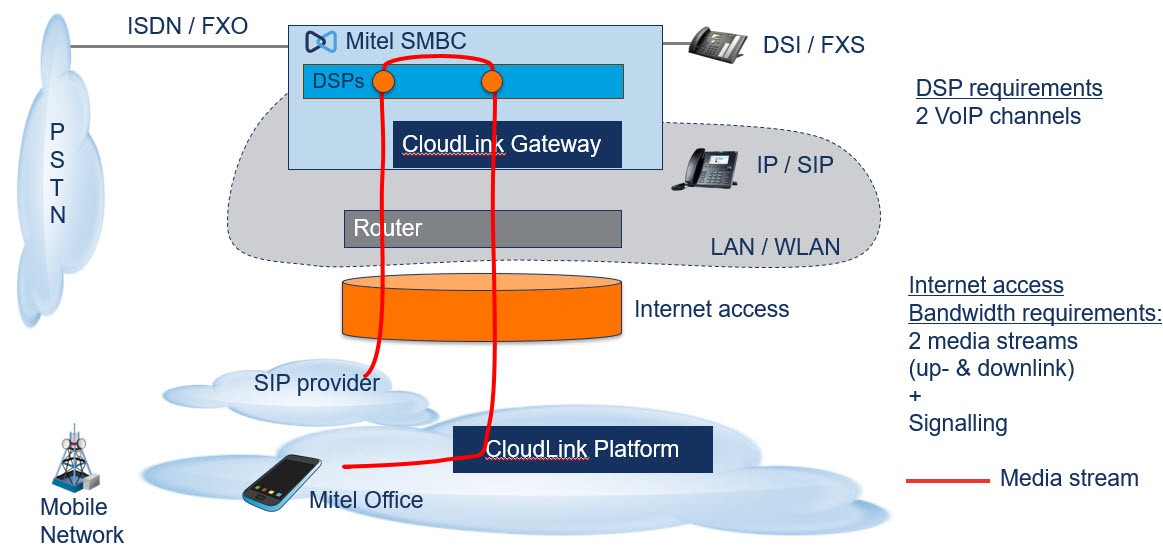

Figure 5. Oproep van MOMA op Mobile Data Netwerk naar SIP-trunk met Indirect Switching

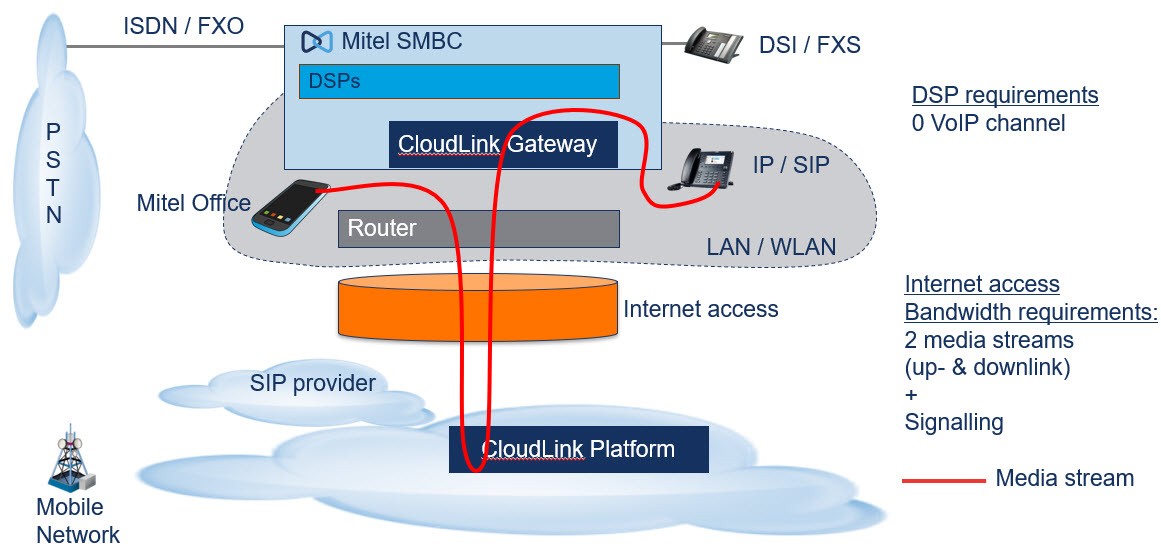

Figure 6. Oproep van Mitel One/MOMA/MOWA op externe wifi naar SIP-telefoon

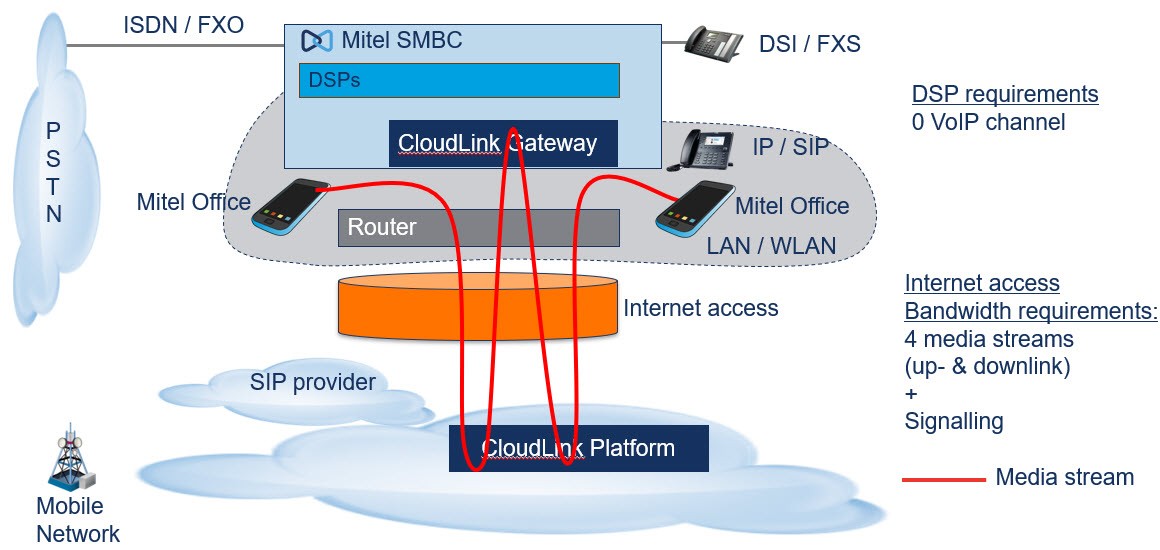

Figure 7. Oproep van Mitel One/MOMA/MOWA op externe wifi naar Mitel One/MOMA/MOWA op LAN

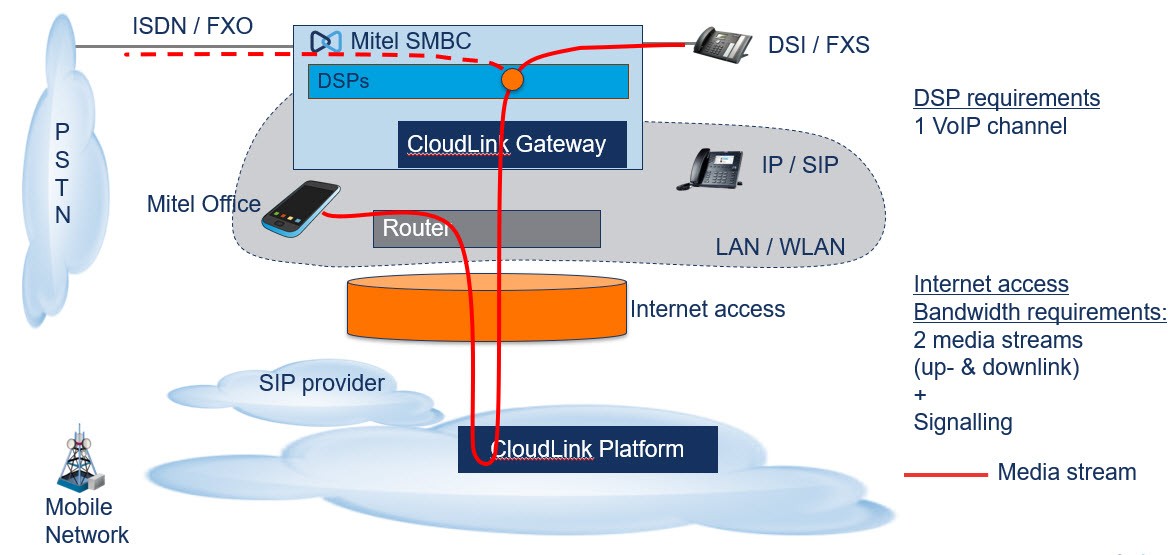

Figure 8. Oproep van Mitel One/MOMA/MOWA via externe wifi naar digitale of analoge telefoon of trunk

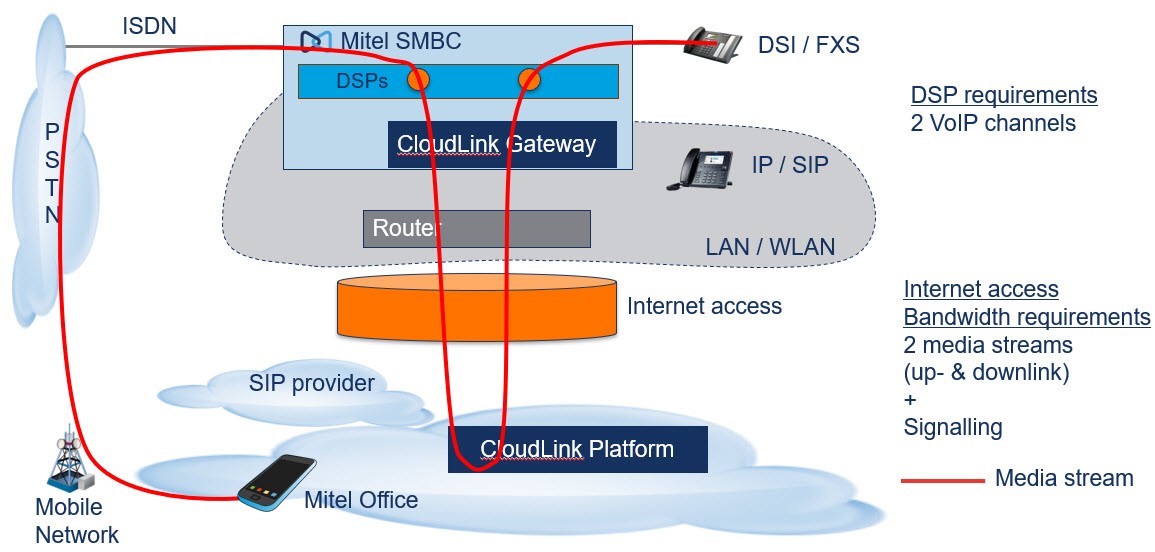

Figure 9. Oproep van MOMA (GSM-modus, ISDN-inbellen) naar digitale of analoge telefoon

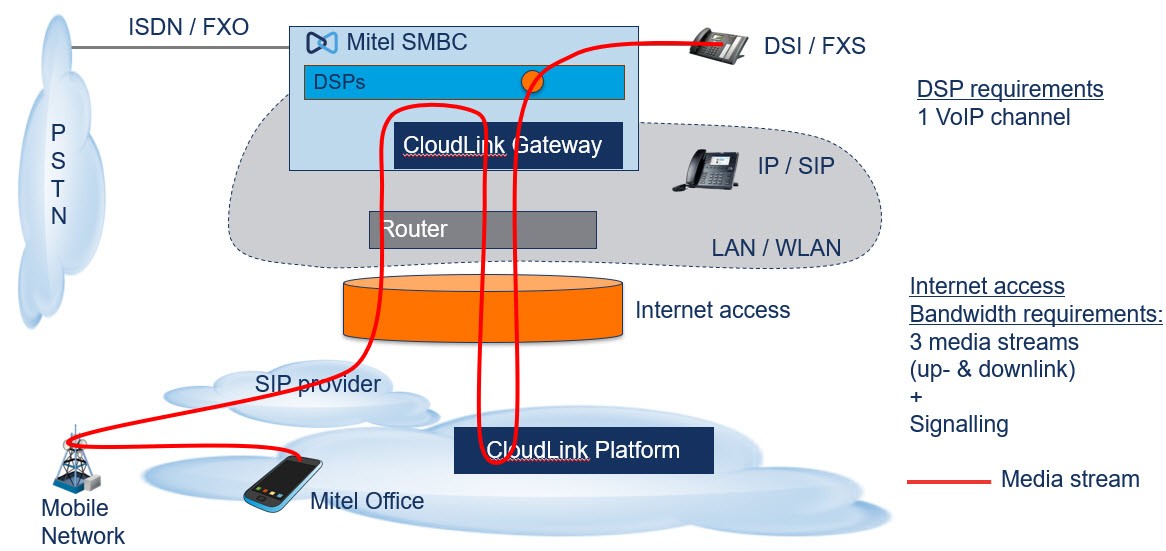

Figure 10. Oproep van MOMA (GSM-modus, inbellen via SIP-trunk met Direct Switching) naar DSI

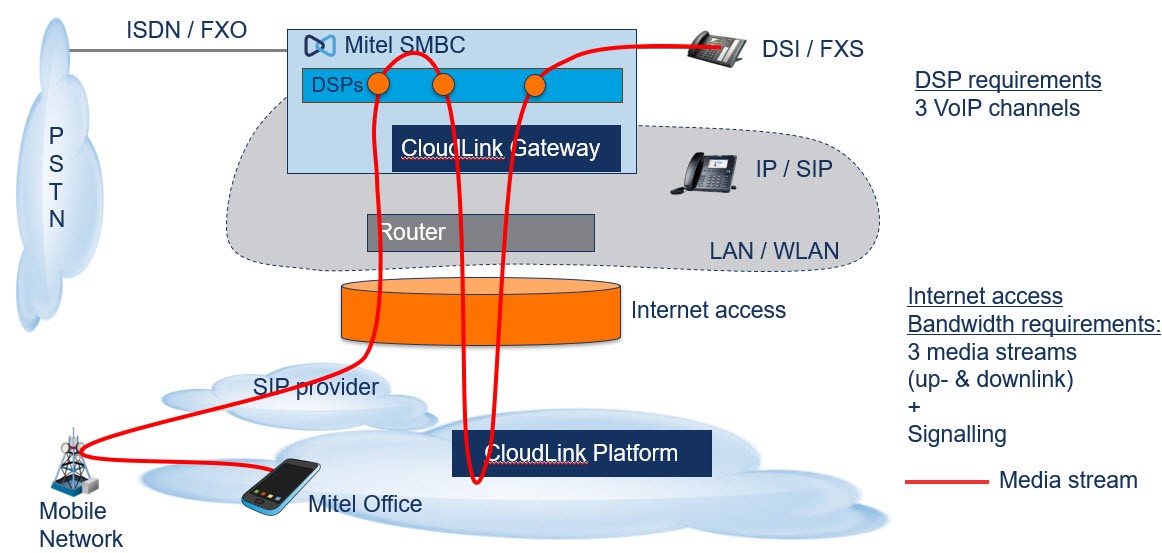

Figure 11. Oproep van MOMA (GSM-modus, inbellen via SIP-trunk met Indirect Switching) naar DSI

Bandbreedte Optimalisering

Bandbreedteoptimalisatie is ontworpen om het gebruik van internetbandbreedte voor CloudLink-oproepen te verminderen wanneer oproepers in hetzelfde netwerk actief zijn als de CloudLink Gateway en MiVoice Office 400. Als bandbreedteoptimalisatie is ingeschakeld, dan worden de media (die de bandbreedte gebruiken) tussen gebruikers in hetzelfde netwerk niet naar het Mitel CloudLink Platform gerouteerd.

Vereisten:

Om bandbreedtegebruik voor gebruikers in een klantaccount te optimaliseren:

• De Mitel Partner of een Account Admin van het klantenaccount moet bandbreedte-optimalisering voor het account inschakelen. Zie voor meer informatie over hoe bandbreedte-optimaliseren voor een klantaccount ingeschakeld kan worden de rubriek Bandbreetde Optimalisatie in Klantaccount Informatie.
• Mitel One web application/MiVoice Office mobiele applicatie (MOMA)/MiVoice Office webapplicaten (MOWA), CloudLink Gateway en de MiVoice 400 PBX (MIVO400) moeten zich op hetzelfde netwerk bevinden.
• Het interne netwerk van het bedrijf moet het spraakpad tussen de CloudLink Gateway en Mitel One MOMA/MOWA volledig routeren.
• Indirect schakelen mag niet worden ingeschakeld op de MIVO400.

Ondersteunde gebruiks-casussen

Bandbreedteoptimalisatie wordt ondersteund voor:

• Mitel One/MOMA/MOWA naar Mitel One/MOMA/MOWA oproepen
• Mitel One/MOMA/MOWA naar andere telefoon-eindpunten op de MIVO400
• Mitel One/MOMA/MOWA naar trunk-oproepen wanneer de trunks zich op MIVO400 bevinden

Wanneer een oproep wordt geplaatst, dan wordt de media naar het Mitel CloudLink Platform en vervolgens naar de CloudLink Gateway gerouteerd. Nadat de oproep is verbonden, wordt de media onmiddellijk geoptimaliseerd of zodra de signalering dit toestaat, waarna de oproep rechtstreeks naar de CloudLink Gateway wordt gerouteerd, waarbij het Mitel CloudLink Platform wordt overgeslagen, mits de oproepers zich in hetzelfde netwerk bevinden, bandbreedteoptimalisatie is ingeschakeld, en aan de voorwaarden is voldaan.

Wanneer u de oproepfuncties op MOMA/MOWA gebruikt, zoals een oproep plaatsen, doorverbinden, ophalen, wisselen of een oproep toevoegen, dan vindt bandbreedteoptimalisatie alleen plaats als aan de voorwaarden voor optimalisatie is voldaan; de gespreksstroom wordt afwisselend gerouteerd tussen het CloudLink-platform en de Mitel-eindpunten op de locatie van de klant.

De volgende tabel bevat de bandbreedte die wordt gebruikt door Mitel One, MOMA- en MOWA-oproepen.

Bandbreedteoptimalisatie gespreksstromenschema's

De volgende gespreksstromenschema's geven een visuele weergave van het mediapad wanneer respectievelijk bandbreedteoptimalisatie respectievelijk wordt uit- en ingeschakeld.

Gespreksstroom als bandbreedteoptimalisatie wordt uitgeschakeld

Als bandbreedteoptimalisatie wordt uitgeschakeld, dan worden oproepen tussen Mitel One/MOMA/MOWA-gebruikers of tussen Mitel One/MOMA/MOWA-gebruikers en PSTN/Trunk-gebruikers via internet naar het CloudLink-platform en vervolgens naar de CloudLink Gateway gerouteerd. De bandbreedte die wordt verbruikt bij de internetverbinding is die voor twee gelijktijdige oproepen.

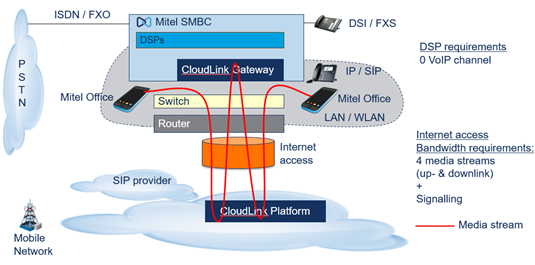

Figure 12. Gespreksstroom als bandbreedteoptimalisatie wordt uitgeschakeld

Gespreksstroom als bandbreedteoptimalisatie wordt ingeschakeld

Wanneer bandbreedteoptimalisatie wordt ingeschakeld, dan worden oproepen tussen Mitel One/MOMA/MOWA-gebruikers of tussen Mitel One/MOMA/MOWA-gebruikers en PSTN/Trunk-gebruikers in hetzelfde netwerk alleen via CloudLink Gateway gerouteerd. Omdat gespreksstromen niet via de internetrouter naar het Mitel CloudLink Platform worden gerouteerd, wordt er minimale bandbreedte gebruikt bij het internettoegangspunt, waarbij alleen de signalering tijdens het hele gesprek wordt gehandhaafd.

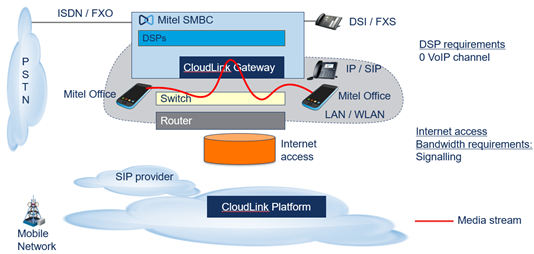

Figure 13. Gespreksstroom als bandbreedteoptimalisatie wordt ingeschakeld

Beperkingen

Bandbreedteoptimalisatie werkt niet wanneer:

• de gebruikers verbonden zijn met een extern netwerk (elk netwerk anders dan het bedrijfsnetwerk) of gebruik maken van LTE.
• Mitel One/MOMA/MOWA, CloudLink Gateway en MIVO400 zich bevinden op verschillende netwerken.
• MIVO400 en CloudLink Gateway door een gehoste serviceprovider in een apart datacenter worden geïmplementeerd.

Neem voor meer informatie contact op met uw Mitel Sales Engineer.
